输

入

额 定电压、频率

三相380伏级：三相380V，50Hz/60Hz

允许电压波动范围

320~460V

输

出

电压

0～380V

频率

0～500Hz

过载能力

150%额定电流1分钟,180%额定电流1秒钟；

控

制

性

能

电机类型

异步电机

控制方式

无PG矢量控制，有PG矢量控制，V/F控制

调速范围

1：100（无PG矢量控制），1：2000（有PG矢量控制）

起动转矩

0.5Hz时150%额定转矩（无PG矢量控制）

0Hz时180% 额定转矩（有PG矢量控制）

转矩控制精度

±8% 额定转矩（无PG矢量控制，无PG转矩控制）；

±5% 额定转矩（有PG矢量控制，有PG转矩控制）。

转速控制精度

≤±0.3%额定同步转速（无PG矢量控制）

≤±0.03%额定同步转速（有PG矢量控制）

转速波动

≤±0.3%额定同步转速（无PG矢量控制）

≤±0.05%额定同步转速（有PG矢量控制）

频率精度

数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5%

频率分辨率

模拟设定

最高频率的0.1%

数字设定

小于100Hz的精度：0.01Hz

外部脉冲

最高频率的0.1%

转矩提升

自动转矩提升；手动转矩提升0.1～30.0%

V/F曲线

(电压频率特性)

可选择直线V/F、多点V/F、平方V/F、分离V/F等曲线

加减速曲线

两种方式：直线加减速和S曲线加减速；4种加减速时间，时间单位(0.01s、0.1s、1s)可选

能耗制动

55KW及以下功率 必要时可外接制动电阻于（+）和PB之间。

75KW及以上功率必要时可外接制动单元于（+）和（-）之间。

点动

点动频率范围：0Hz～上限频率；点动加减速时间0.1～6500.0秒可设置

多段速运行

顺利获得内置PLC或控制端子实现多段速运行，多达16段，每段对应加减速时间可选，内置PLC支持掉电保存

内置PID控制器

可方便地构成闭环控制系统

自动限流

对运行期间电流自动限制，防止频繁过流故障跳闸

载波调制

根据负载特性自动调整载波

转速跟踪再启动

实现对旋转中的电机的无冲击平滑起动

运行功能

运行命令给定通道

操作键盘给定、控制端子给定、通讯给定，可顺利获得多种方式切换

运行频率给定通道

主辅给定，实现一个主调节、一个微调控制。数字给定、模拟给定、脉冲给定、通讯给定等可顺利获得多种方式随时切换

捆绑功能

运行命令通道与频率给定通道可以任意捆绑，同步切换

输入

输出

特性

数字输入通道

8路通用数字输入通道，最大频率1KHz，其中1路可作脉冲输入通道，最大输入100KHz

模拟输入通道

2路模拟输入通道，其中AI2可选0～20mA或0～10V输出

脉冲输出通道

0.01～100KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出

模拟输出通道

2路模拟信号输出，可选0～20mA或0～10V，可实现设定频率、输出频率等物理量的输出

定长控制

可实现定长控制

定时控制

定时控制功能：设定时间范围0.1Min ～ 6500.0Min

操作键盘

键盘显示

可显示设定频率、输出频率、输出电压、输出电流等多种参数

按键锁定

实现对按键的部分或者全部锁定

保护功能

上电电机短路检测、缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、 端子保护、停电不停保护等

环境

使用场所

室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等

海拔

低于1000米。（高于1000米时需降额使用， 每增加1000米高度输出电流约降低额定电流的10%）

周围温度

-10℃～+40℃(环境温度在40℃～50℃,请降额使用或增强散热)

周围湿度

小于95%RH，无水珠凝结

振动

小于5.9米/秒²(0.6g)

存储温度

-40℃～+70℃

结构

防护等级

IP20

冷却方式

强制风冷

安装方式

壁挂式和柜式

EN650B/EN655-4T0015

104

186

115

200

151

-

164

5

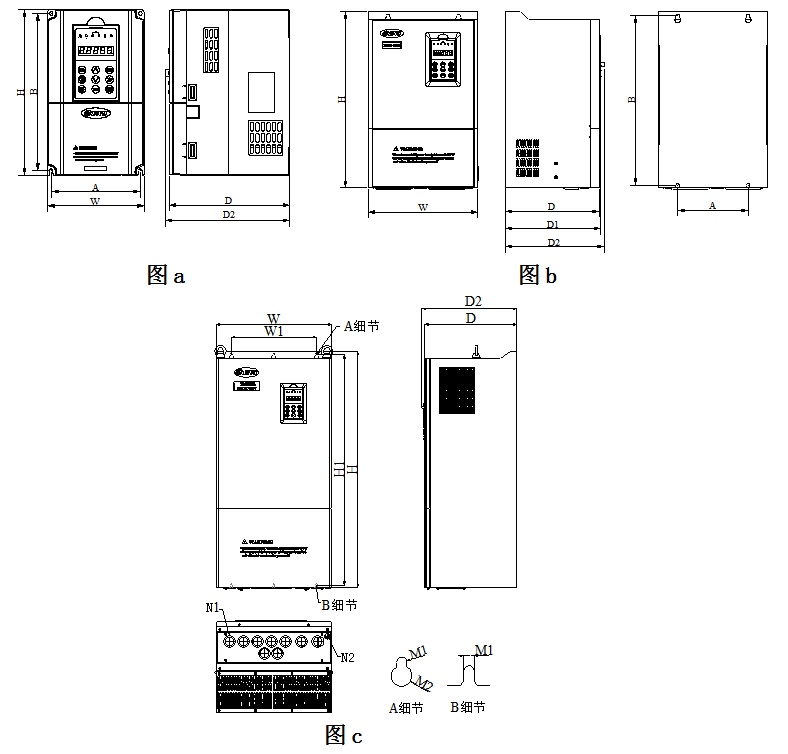

图 a

EN650B/EN655-4T0022

EN650B/EN655-4T0037

EN650B/EN655-4T0055

129

227

140

240

175

-

188

5

图 a

 EN650B/EN655-4T0075

EN650B/EN655-4T0110

165

281

180

304

189

-

202

6

图 a

EN650B/EN655-4T0150

EN650B/EN655-4T0185

180

382

250

398

210

214

223

9

图 b

EN650B/EN655-4T0220

EN650B/EN655-4T0300

180

434

280

450

240

244

253

9

图 b

EN650B/EN655-4T0370

EN650B/EN655-4T0450

190

504.5

290

530

250

254

263

9

图 b

EN650B/EN655-4T0750

570

546

340

237

-

320

-

333

-

-

Φ12

Φ18

图c

EN650B/EN655-4T0900

EN650B/EN655-4T1100

650

628

400

297

-

340

-

353

-

-

Φ12

Φ18

EN650B/EN655-4T1320

650

628

420

297

-

340

-

353

-

-

Φ12

Φ18

EN650B/EN655-4T1600

980

953

480

370

-

400

-

413

Φ38

Φ19

Φ9

Φ18
